Nouveau PicoVNA-R: un analyseur précis, robuste et rapide
Pico lance un analyseur de réseau vectoriel 6 GHz et réflectomètre prêt pour le terrain
Pico Technology, leader dans le domaine des instruments de test et de mesure sur PC, annonce le lancement du PicoVNA-R, un analyseur de réseau vectoriel et réflectomètre portable couvrant une plage de fréquences allant de 300 kHz à 6 GHz.
Répondant au besoin de caractériser les antennes, les câbles et les composants passifs
là où ils sont installés plutôt qu’à l’endroit où se trouve l’instrument, le PicoVNA-R mesure à la fois l’amplitude et la phase des paramètres S11 et S21, mais s’utilise aussi comme réflectomètre TDR/TDT.
Avec un temps inférieur à 100 μs par point de fréquence S11, le PicoVNA-R balaye 201 points en 20,2 ms. C’est suffisamment rapide pour permettre à un ingénieur d’observer l’évolution d’une réponse tout en effectuant un réglage, plutôt que de devoir régler, balayer et attendre.

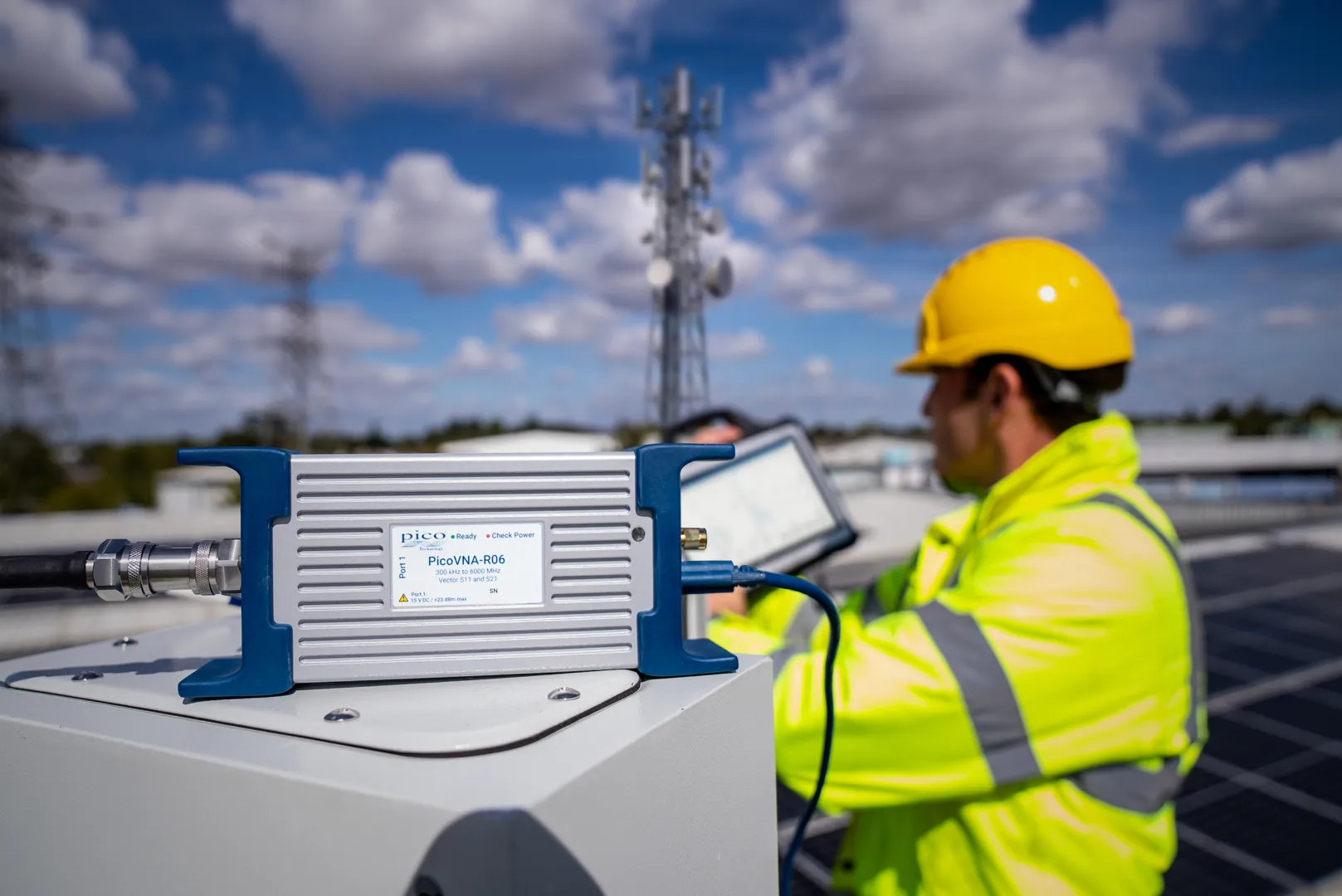

Pour faire des mesures hors du laboratoire
Il faut généralement étalonner un analyseur de réseau vectoriel avant chaque session de mesure afin d’ éliminer les erreurs liées à son montage de test. Or, ces termes d’erreur varient en fonction des variations de température.
Sur le terrain, la température change constamment, ce qui impliquait jusqu’à présent soit de transporter
un kit d’étalonnage et de répéter le processus manuellement, soit d’accepter une dérive.
Le PicoVNA-R apporte une réponse à ce problème grâce à un calibrateur électronique intégré. Il mesure et stocke
les données d’étalonnage à partir d’un module interne, puis rétablit cet étalonnage dans des conditions similaires après sa mise sous tension, en recalibrant l’instrument en quelques secondes. La stabilité en température est spécifiée à 0,03 dB/°C en dessous de 4 GHz et à 0,05 dB/°C entre 4 GHz et 6 GHz. Les ingénieurs de terrain qui se déplacent d’un environnement à l’autre en tirent le plus grand bénéfice, mais il en va de même pour un utilisateur en laboratoire qui souhaite disposer d’un instrument opérationnel immédiatement après la mise sous tension.
Son boîtier, certifié IP66, protège l’appareil de la poussière et de l’eau. De plus, l’instrument pèse 0,47 kg et une seule connexion USB-C assure à la fois l’alimentation et le transfert de données. Donc pas d’alimentation secteur à gérer. Tout ce dont un ingénieur a besoin pour utiliser le PicoVNA-R, c’est un ordinateur portable ou une tablette.
Caractéristiques principales
Les points-clés du PicoVNA-R sont:
- Mesure vectorielle de 300 kHz à 6 GHz : amplitude et phase pour S11 et S21
via des ports de test femelles de type N, avec plusieurs méthodes d’étalonnage disponibles. - Balayages rapides : mesure S11 en moins de 100 μs par point, balayant 201 points en 20,2 ms, pour une réponse quasi-immédiate lors d’un réglage et d’un dépannage d’appareil.
- Faible bruit de trace : jusqu’à 0,008 dB RMS en moyenne, permettant de détecter les faibles variations de perte d’insertion et l’ondulation de la bande passante qu’un instrument plus bruyant masquerait.
- Étalonnage électronique intégré : réétalonnage de l’instrument en quelques secondes pour
minimiser la dérive thermique en extérieur. - Analyse dans le domaine temporel : réflectométrie et transmission dans le domaine temporel (TDR/TDT) intégrées pour localiser et caractériser les discontinuités le long d’un chemin de transmission, sans avoir à changer de module matériel.

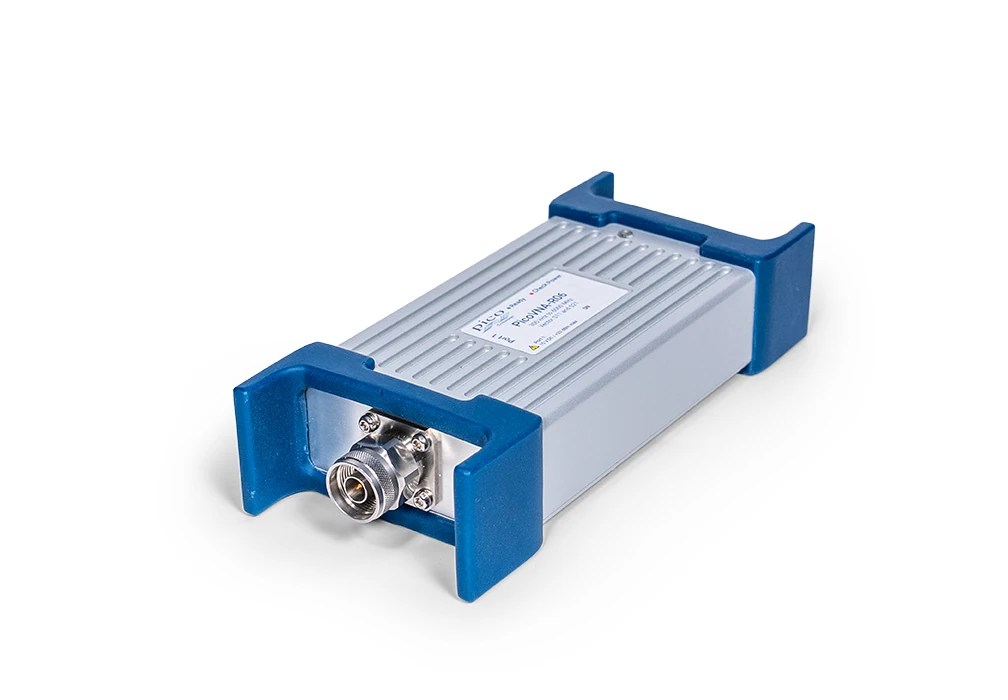

- Conception adaptée au terrain : boîtier certifié IP66, 187 x 81 x 41 mm, 0,47 kg, alimenté et contrôlé via une seule connexion USB-C.
- Logiciel multiplateforme gratuite pour toute la durée de vie de l’instrument : PicoVNA 5 prévu pour Microsoft Windows, macOS, Linux et Raspberry Pi OS, avec toutes les fonctionnalités incluses et sans licence à acheter.
- Automatisation : une API autonome avec des exemples en C, C++ et Python, ainsi qu’une interface de pilotage à distance conforme au standard SCPI utilisé dans l’industrie.
PicoVNA 5 transforme le PicoVNA-R en une plateforme de test fonctionnelle plutôt qu’en un simple instrument de mesure. Chaque espace de travail in dépendant dispose de ses propres paramètres, étalonnages et données. Ainsi, un ingénieur peut configurer un test de filtre dans l’un et une mesure d’antenne dans un autre, puis passer de l’un à l’autre sans avoir à reconfigurer quoi que ce soit. Les vues dans le domaine temporel et dans le domaine fréquentiel d’une même mesure s’affichent côte à côte ; il suffit ainsi de quelques clics pour détecter un déséquilibre et localiser son emplacement sur un diagramme de Smith. Un assistant d’étalonnage guidé parcourt les étalons dans l’ordre qui convient le mieux à l’ingénieur, avec une vue en temps réel de chaque étalon permettant de vérifier que le bon est bien connecté avant sa mesure.
L’étalonnage ne prend que quelques minutes grâce au module E-Cal de Pico, contrôlé par USB, étalonné par rapport à des étalons traçables et spécifié jusqu’à 8,5 GHz, bien au-delà de la plage de 6 GHz de l’instrument.
Lorsqu’un système qualité exige des étalons connus et traçables, les kits SOLT manuels de Pico couvrent
la même plage ; chacun est fourni avec des données d’étalonnage liées à son numéro de série.
« Un analyseur de réseaux vectoriel a toujours été un instrument vers lequel on apporte le travail. Le PicoVNA-R renverse cette tendance. Il est suffisamment compact et robuste pour être emporté jusqu’à l’antenne ou le long du câble, et grâce à son calibrateur intégré, vos mesures restent fiables même lorsque la température ambiante varie », a déclaré James Mackey, responsable senior du
marketing produit chez Pico Technology.
Plus d'informations
Pour plus d’informations, visitez notre page produit PicoVNA-R, ou encore la page correspondante du site Pico Technology.
