Analyseurs bus série pour PC

Analyseur Série RS232, RS-422, RS-485 sur PC

Les analyseurs série pour PC s’utilisent avec un port USB et sont exploités par un logiciel de configuration de capture, et d’affichage. De plus, ce logiciel est gratuit et évolutif. Il permet d’enregistrer les trames directement sur le disque dur en continu, et d’exporter les données. Ils constituent une solution plus économique et moins encombrante que les analyseurs autonomes, à condition d’avoir un PC à proximité.
Les LE-150PS et LE-200-PS sont également capables de fonctionner sans PC en tant de data-logger. Dans ce cas, le PC est utilisé pour programmer les conditions de capture, puis l’appareil assure la capture sans surveillance avec enregistrement des données sur une carte SD. Carte que l’on peut relire ensuite sur un PC.

Achetez les !

Conseil Devis

N’hésitez pas à nous contacter, ou appelez le 01 30 64 15 81.

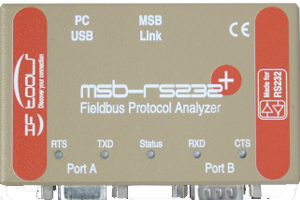

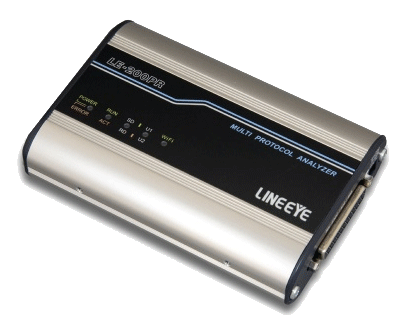

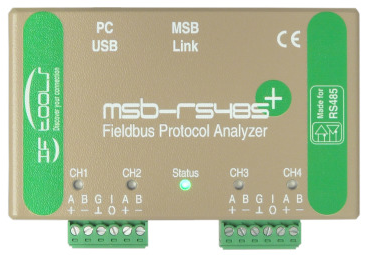

Modèle	LE-150PR	LE-200PR	MSB-RS232 Produit Arrêté	MSB-RS232-PLUS	MSB-RS485-PLUS
Marque	Line Eye	Line Eye	IFtools	IFtools	IFtools

Caractéristiques
Interface	RS-232 RS-422,RS-485	RS-232 RS-422,RS-485	RS-232	RS-232	RS-422,RS-485
Protocole bas niveau	ASYNC,PPP	ASYNC,PPP SYNC,BSC HDLC,SDLC,X25	ASYNC	ASYNC	ASYNC
Baud Rate Support Full Duplex/(Half Duplex)	50-500Kbd (500Kbd)	50-1 Mbd (1 Mbd)	1-1 Mbd (1 Mbd)	1-20 Mbd (20 Mbd)	1-20 Mbd (20 Mbd)
Branchement	repiquage DB25 (opt DB9) (opt bornier)	repiquage DB25 (opt DB9) (opt bornier)	insertion opt. repiquage DB-9	insertion opt. repiquage DB-9	insertion ou repiquage bornier insertion ou repiquage bornier
Stockage	PC et Carte SD	PC et Carte SD	PC	PC	PC
Interface PC	USB, WiFi	USB, WiFi	USB	USB	USB
Fonctions de Mesure
Capture	data+7 lignes de cntrl	data+7 lignes de ctrl	data+ 5 lignes de ctrl	data+ 5 lignes de ctrl	4 paires diff. + 2 aux.
Time Stamp (résolut.)	10mS	10mS	1µS	1µS	1µS
Synchro Multi Analyseurs	non	non	oui	oui	oui
Chronos et compteurs	2	2	non	non	non
Triggers	4	4	non	non	non
Data logger	sans PC	sans PC	PC requis	PC requis	PC requis
Capacité d’enregistrement	8Go sur PC 16Go sur SD	8Go sur PC 16Go sur SD	4Go sur PC ( plus via API)	4Go sur PC ( plus via API)	4Go sur PC ( plus via API)
Fonctions de Simulation
	oui 16x16K	oui 16x16K	non	non	non
Logiciel PC
Syst. Exploitation	Windows	Windows	Linux		Linux
Décodage protocoles	non	non	Modbus, Profibus, Bacnet, 3964(R) ISO60870-5-101 USS, Custom, etc	Modbus, Profibus, Bacnet, 3964(R) ISO60870-5-101 USS, Custom, etc	Modbus, Profibus, Bacnet, 3964(R) ISO60870-5-101 USS, Custom, etc
Export des données	Texte, CSV	Texte, CSV	Texte, CSV	Texte, CSV	Texte, CSV
Interface optionnelle
TTL-Level Monitor Probe	Option 5M	Option 5M	non	non	non
Informations Supplémentaires
Brochure	LE-150PR	LE-200PR	MSB-RS232		Voir la page du produit
			Remplacé par MSB-RS232-PLUS		Voir la page du produit
