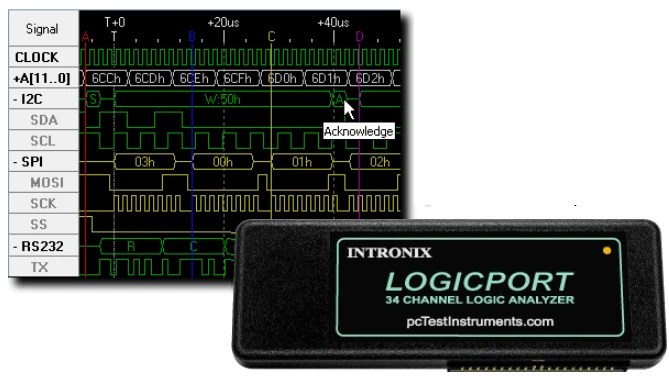

Analyseur Logique INTRONIX LA1034
Analyseur Logique économique et performant
Un Analyseur logique 34 voies interfacé USB et décodant les protocoles I2C, SPI et RS232
– 500MHz en Mode Temporel asynchrone (horloge interne)
– 200MHz en Mode Etat (horloge externe)
– déclenchement sophistiqué multi-niveau
– compression de données en temps réel
– seuils logiques programmables de -6 à +6V
– protocoles I2C, SPI, Quad SPI, RS232,ISO7816-3,
SmartCard, 1-Wire, SIM et CAN
– compteur fréquencemètre intégré 300 MHz
Le LogicPort LA1034 d’Intronix se situe entre les analyseurs logiques haut de gamme très ( trop) couteux et les petits analyseurs bon marché mais (trop) peu performants.
De faible encombrement, il se transporte aisément avec un PC portable. Sa compacité lui permet aussi de le placer au plus près du circuit, réduisant ainsi les pertubations classiques dûes aux longueurs des cables des sondes de l’analyseur.
Un système de compression de données intégré permet d’optimiser sa profondeur mémoire de 2K échantillons x 34 voies, en n’enregistrant que les timings des transitions. Ses niveaux de détection d’état logique permettent de l’utiliser avec la plupart des standards de logique CMOS, TTL, ECL ainsi que des niveaux 12 volts.
Il embarque aussi un compteur-fréquencemètre pour mesurer des fréquences ( exemple horloges ) jusqu’à 300 MHz.
Une ergonomie efficace
Un indicateur d’état instantané de chaque voie permet en un clin d’oeil d’estimer l’activité logique sur celle-ci. De plus, chaque fil possède un code de couleur ( style code des resistance ), qui est repris dans le logiciel pour répérer sa voie correspondante. Tous les fils se terminent par un embout femelle compatible avec les broches 0.025″–0.030″. Ceci permet de recevoir une mini-pince grip-fil.
Enfin, les utilisateurs français apprécieront le fichier d’aide en Français de l’analyseur logique LA 1034 !
Un logiciel gratuit à vie
Le logiciel d’exploitation sous Windows est téléchargeable avec un mode de démonstration avec analyseur fictif. Une utilisation sous Linux est possible via une émulation Windows. Les signaux peuvent être représentés sous forme graphique ( des crénaux ) avec une échelle temporelle, ou sous forme de texte avec datation par rapport au point de déclenchement.
