Dataloggers pour l'automobile

Ces enregistreurs de données (dataloggers) s’utilisent dans les automobiles et autres engins disposant d’une architecture E/E.

Ils sont autonomes et enregistrent les données circulant sur les réseaux, ainsi que des signaux physiques, des images, des positions GPS et des informations des utilisateurs (audio, appui sur boutons appuyés…).

Ils se programment avec Vehicle Spy et leurs données collectées sont exportables dans de nombreux formats. Certains modèles sont équipés de liaison sans fil ( WiFi, 4G)  pour une utilisation nomade continue. Le logiciel Wireless NeoVI assure la collecte des données vers un serveur, mais aussi gère les configurations. Il permet aussi la programmation sans fil (OTA).

NeoVI PI
Le premier Raspberry Pi 4 conçu pour l'automobile

Datalogger basé sur Raspberry PI 4 Linux avec  connectivité Wi-Fi, Bluetooth et Ethernet, stockage sur M2 jusqu’à 4To et sur carte SD .
NeoVI PI                  [Details]

NeoVI RED 2
neoVI RED 2

Datalogger  économique avec connectivité Wi-Fi et Ethernet, extension GPS, Modules DAQ. jusqu’à 4To de stockage.
NeoVI RED 2             [Details]

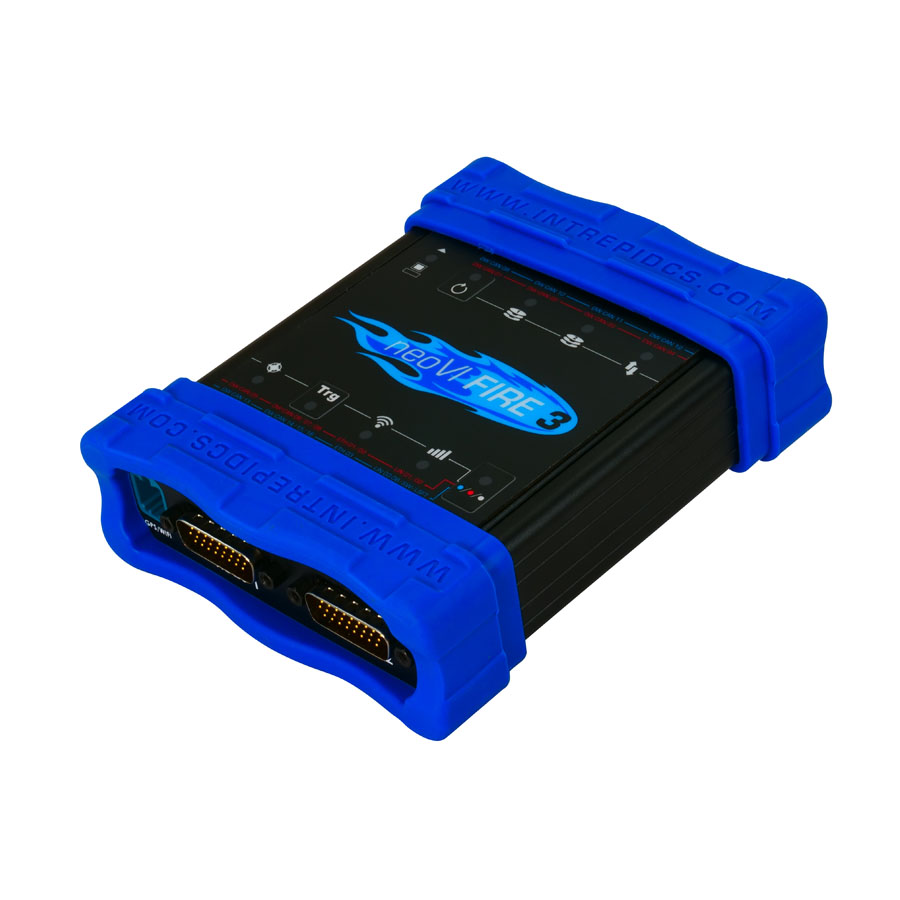

NeoVI FIRE 3
neoVI FIRE 3

Datalogger autonome (capacité jusqu’ à 4To), Flasheur d’ECU, Gateway, avec 16 CAN / CAN FD, 8 x LIN,  Ethernet/DoIP, GPS, WiFi   NeoVI FIRE 3.[Détails]

NeoVI FIRE 3 FlexRay
neoVI FIRE 3

Datalogger autonome (capacité jusqu’ à 4To), Flasheur d’ECU, Gateway, avec 15 CAN / CAN FD, 2x FlexRay, 4 x LIN,  Ethernet/DoIP, GPS, WiFi   NeoVI FIRE 3 FlexRay .[Détails] [Article]

RAD-Galaxy
RAD GALAXY

Il assure aussi la fonction media converter pour BroadR-Reach® (100BASE-T1) avec multi active-tap supportant 12 Automotive Ethernet et 8 CAN FD.

ValueLOG
ValueLOG datalogger
Datalogger autonome économique sur prise OBD II, capturant 4 x CAN/CAN-FD, 1 LIN, Ethernet (DoIP ) , capacité de stockage 32Gb interne.
ValueLOG .[Détails]
RAD-Mars
RAD Mars

Data logger pour ADAS avec interface Ethernet 10Gbit et  et possibilité d’enregistrer plus de 8Tbytes de données Automotive Ethernet, CAN / CAN FD, FlexRay et SerDes avec modules FPD-LINKIII et GMSL2.

NeoVI Fire 2
Le NeoVI FIRE2 avec MicroSD possède 8 interfaces CAN

Datalogger avec jusqu’à 8 CAN / CAN FD, 2 x LIN, Ethernet/DoIP avec encryption des données.

NeoVI Fire 2

Comparaison des Dataloggers

Modèle

neoVI PI

neoVI Fire 3

neoVI RED 2

neoVI Fire 2

ValueLOG

Génération

5ème

5ème

5ème

4ème

5ème

Interface PC

( RPi 4 interne avec 4 x USB  et HDMI)

Ethernet

Ethernet

USB

USB

Interface Ethernet

 1000BASE-T,  for use with DoIP, XCP,PoE and more

2x 1 Gb 10/100/1000BASE-T, 1x 10/100BASE-Tx for use with DoIP, XCPoE and more

2x 1 Gb 10/100/1000BASE-T, 1x 10/100BASE-Tx for use with DoIP, XCPoE and more

1x 10/100BASE-Tx for use with DoIP, XCPoE and more

 100BASE-Tx, DoIP, XCP



FlexRay

-

-opt 2 x

-

-

-

CAN

4

16

2 à 8

8

4

CAN FD

4

16

2 à 8

8

4

CAN à 1 fil

-

2

-

2

1

CAN à tolérance de panne

-

2

-

2

-

DoIP

2

2

2

1

K-Line / ISO 9141 / Keyword 2K

à la demande

1

Tension d' Alimentation

5-60V

5-60V

5-60V

4.5-40V

4.5-40V

9 DOF IMU (accel, gyros et magneto)

Oui

Oui

-

Oui

Wi-Fi

Wi-Fi interne

 802.11a/b/g/n

Wi-Fi interne

 802.11a/b/g/n

Wi-Fi interne

 802.11a/b/g/n

-

Futur

Compatible Wireless neoVI

Oui

Oui

-

Futur

Bluetooth SSP et BLE

Oui

Oui

Oui

-

Futur

Hotspot

-

-

-

-

Futur

Modem

Externe

Externe

Externe

-

-

GPS

Interne

Interne

-

Interne

Video HD par caméras IP

Dispo. ultérieure

Dispo. ultérieure

-

-

Mémoire /taille

µSD jusqu'a 4Tb,M2 nVME interne

2x slots SD. Compatible SD 3.0 jusqu'à 2 To . Jusqu'à 800 Mbps de débit. (1x  carte SD 32Go en standard)

2x slots SD. Compatible SD 3.0 jusqu'à 2 terabytes . Jusqu'à 800 Mbps de débit. (1x  carte SD 32Go en standard)

1 slot microSD jusqu'à 1To  (selon limite technologie SDHC)

32GB eMMC

Ces datalogger pour l’automobile sont présentés plus en détail sur le site d’Intrepid Control Systems.
