Oscilloscope Pico Technology

Pico Technology

Oscilloscopes USB Abordables et Performants de Pico Technology

PicoScope avec PC portableOscilloscope Pico – notre vaste gamme d’oscilloscopes numériques pour PC vous offre toute la fonctionnalité du matériel de test et de mesure traditionnel. (oscilloscope à mémoire numérique, analyseur de spectre, compteur et enregistreur de données), ainsi que de nombreuses caractéristiques que l’on ne trouve pas habituellement dans cette fourchette de prix.

De plus, NeoMore distribue aussi les autres produits de Pico Technology,  les dataloggers PicoLog, les instruments RF (Oscilloscopes RF, Analyseurs de réseau vectoriel, synthétiseurs agiles, générateurs d’impulsion )

Trois ecrans PicoScope

Les oscilloscopes de Pico Technology sont organisés en séries : 2000, 3000, 4000, 5000, 6000 et 9000 selon les performances et les prix. Tous les modèles possèdent un générateur de signaux intégré.

Gamme oscilloscope Pico - en bref

Pico Série 2000, petits et très abordables

Oscilloscope série 2000A partir d’une centaine d’euros, vous pouvez acquérir un PicoScope 2204A, 2 voies, 8 bit,  10 MHz de bande passante. Ces modèles sont de petite taille ( ils tiennent dans une pochette de chemise!). Donc cette gamme propose des modèles 2 voies, 2 voies avec 16 voies logiques, et 4 voies. En outre les bandes passantes atteignent 200 MHz et la mémoire jusqu’à 128 millions de points. De plus, tous sont équipés d’un générateur de signaux. Consultez la brochure PicoScope 2000.

Pico Série 3000, grandes mémoires et petit prix

oscilloscope serie 3000La série 3000 représente des modèles d’oscilloscopes d’usage général et MSO  (Mixed-Signal Oscilloscope)  8-bit,  dont les profondeurs mémoire atteignent 512 millions de points. Ils possèdent 2 et 4 voies complétées éventuellement par 16 voies logiques.( modèles MSO). Leur bande passante atteint 250 MHz. Ils sont dotés d’un générateur de signaux intégré.Tous les modèles disposent d’une interface USB 3.0 SuperSpeed. Voir la brochure PicoScope 3000

Pico Série 4000, la précision pour les mesures physiques

Famille PicoScope 4000ALes oscilloscopes de la série 4000 possèdent une haute résolution verticale de 12 à 16 bit, et offrent de 2 à 8 voies de mesure. Leur faible niveau de bruit, et leur faible taux de distorsion les destinent à des applications ou la précision verticale est recherchée. Certains modèles sont équipés d’interface IEPE pour des mesure mécaniques et physiques.

Le modèle PicoScope 4444 dispose de 4 entrés différentielles vraies. Les modèles PicoScope 4224A proposent 2 voies sur 12 bits (16 bit par logiciel) , les PicoScope 4424A, quatre voies et le  PicoScope 4824A propose 8 voies.

Voir la brochure des PicoScope 4000A

2 voies4 voies8 voies
PicoScope 4224APicoScope 4424APicoScope 4824A
PicoScope 4224 IEPEPicoScope 4444
PicoScope 4262

Pico Série 5000, polyvalence et résolution flexible

PicoScope 5444D MSOOscilloscopes rapides à résolution variable. Leur technologie ADC  sans  précédent les dote d’une résolution verticale de  8 à 16 bits selon la vitesse d’échantillonnage utilisée. Ainsi ils combinent la précision analogique de la série 4000 avec la vitesse de la série 3000.  De plus, la mémoire peut atteindre 512 Mpoints.  La série propose donc des modèles à deux voies, quatre voies analogiques, mais aussi des modèles complétés par 16 voies logiques. Tous les modèles disposent d’une interface USB 3.0 SuperSpeed. Voir la page de notre best seller , le PicoScope 5444D MSO . Voir la brochure PicoScope 5000

Pico Série 6000, hautes performances

D’abord, la plus grande vitesse d’échantillonnage en temps-réel (2x 5Gs/s). Puis, la plus grande profondeur mémoire ( 4Gs ). Une bande passante jusqu’à 1GHz. Le taux de rafraichissement le plus rapide. Enfin, la technologie de résolution flexible 8 à 12 bit fait également  partie des atouts.

Ainsi, ces oscilloscopes à 4 et 8 voies  ( que l’on peut compléter avec 16 voies logiques ) constituent le haut de gamme des oscilloscopes numériques temps-réel de Pico Technology.

La famille PicoScope 6000E ( cliquez pour voir la fiche produit) :

Bande Passante300 MHz500 MHz750 MHz1 GHz
4 voies – 8 bitsPicoScope 6403EPicoScope 6404EPicoScope 6405EPicoScope 6406E
4 Voies – 8 à 12 bitsPicoScope 6424EPicoScope 6425EPicoScope 6426E
8 Voies – 8 bitsPicoScope 6804E
8 Voies – 8 à 12 bitsPicoScope 6824E

Pico Série 9000, la mesure en RF et communication Gigabit

Famille PicoScope 9400La série 9300 est constituée d’oscilloscopes à échantillonnage séquentiel. Ce qui leur permet d’observer des signaux répétitifs jusqu’à  25GHz de bande passante. De plus ils bénéficient d’options TDR ( réflectometrie ) , d’options à entrées optiques. Enfin, leur logiciel propose des mesures de diagramme de l’oeil. Modèles 2 et 4 voies. Voir la brochure PicoScope-9300.

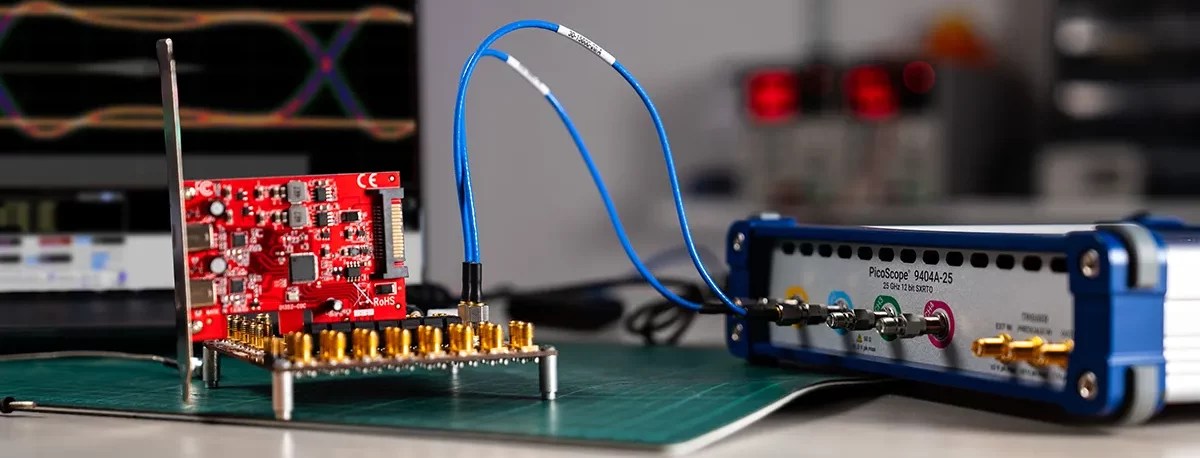

La serie 9400 apporte les avantages d’un échantillonnage en mode temps-équivalent étendu (SXRTO) jusqu’à  2.5 Ts/s sur 12 bits pour disposer d’une bande passante de 16GHz. Modèles 2 et 4 voies. Voir la brochure PicoScope 9400

A lire...

PicoScope : le logiciel Oscilloscope sur PC

Logiciel PicoScopeGratuit! PicoScope fonctionne sous Windows et vous apporte en plus d’une face avant virtuelle d’oscilloscope, celle d’un analyseur de spectre et d’un générateur de signaux:
Oscilloscope — pour transformer votre PC en oscilloscope puissant (avec mesures automatiques, persistance variable, affichage des glitches, opérations mathématiques entre les voies, mesures statistiques)
Analyseur de Spectre
Générateur de signaux arbitraires
– Test de courbes sur gabarits en domaine temps ou fréquence.
– Décodage des trames série, bus CAN, SPI, I²C,Flexray etc.

C’est le même logiciel pour toutes les séries, de la série 2000 à la série 6000. De plus, Il fonctionne dans les environnements Windows, Linux et Mac.

PicoScope est également programmable par API ( C/C++, MicroSoft, LabWindows, LabView)

Obtenez le logiciel gratuit PicoScope
Utilisez votre Picoscope en Analyseur de Fréquence

logiciel FRA4PicoScopeGrâce  au logiciel gratuit FRA4PicoScope, vous pourrez utiliser votre PicoScope comme analyseur de fréquence  et tracer des diagrammes de Bode.

Catalogue Oscilloscope PicoNote d’application FRA4PicoScope   (comment la télécharger et l’utiliser )

Videos

Achetez-les sur MoreNeo

Nous commercialisons aussi les oscilloscopes Pico Technology sur notre site www.moreneo.com
