Description
La série PicoScope 5000E est la première gamme d’oscilloscopes à quatre canaux à offrir une résolution de 16 bits, un faible bruit de fond et une plage dynamique élevée pour la mesure de signaux de faible amplitude.
PicoScope 5000E Series - Vitesse et Précision
| Série PicoScope 5000E | Série PicoScope 5000E + | |||||
|---|---|---|---|---|---|---|
| Modèle | 5462E 5462E MSO |
5463E 5463E MSO |
5464E 5464E MSO |
5462E+ 5462E+ MSO |
5463E+ 5463E+ MSO |
5464E+ 5464E+ MSO |
| Résolution Verticale | 16 bits | 8/16 bits | ||||
| Bande Passante (−3 dB) Mode 16 bits |
60 MHz | 100 MHz | 200 MHz | 60 MHz | 100 MHz | 200 MHz |
| Bande Passante (−3 dB) Mode 8 bits |
non dispo. | non dispo. | non dispo. | 200 MHz | 350 MHz | 500 MHz |
| Taux d’échantillonnage Maxi sur 1 Voie (*) |
2.5 GS/s 1.25 Gs/s sur les MSO |
5 Gs/s en mode 8 bit , 2.5 en mode 16 bits 1.25 GS/s sur les MSO |
||||
| Mémoire de Capture Maxi sur 1 Voie (*) |
1 GS | 2 GS en mode 8 bits, 1 GS en mode 16 bits | ||||
PicoScope 5000E Series - Oscilloscopes de Précision
Résolution 16 bits
Avec une résolution de 16 bits sur chacun de ses 4 canaux, la série PicoScope 5000E est équipée d’un convertisseur analogique-numérique (ADC) hautes performances permettant de capturer des signaux de faible amplitude, tels que l’ondulation de l’alimentation, la distorsion et d’autres transitions subtiles de l’ordre du millivolt. Cela permet aux ingénieurs d’obtenir une grande précision de mesure pour les systèmes analogiques.
…à Faible Bruit
Avec un bruit de fond aussi bas que 22 µV RMS, la série PicoScope 5000E garantit que même les signaux de plus faible amplitude restent mesurables et nets. Associé à une résolution verticale de 16 bits, son rapport signal/bruit exceptionnel en fait un outil indispensable pour l’analyse de signaux de haute précision.
- jusqu’ à 500MHz de bande passante
- jusqu’à 5Gs/s sur 8 bits, 2.5Gs/s en 16 bits
- 4 voies analogiques + 16 voies logiques
- Mémoire ultra-large 2Gs (8-bit)
- Générateur de signaux AWG intégré
- 40 décodages de protocoles série standard
- Mémoire segmentée, persistance et affichage rapide de la forme d’onde
- Mesures, Maths, FFT, masques
- Trigger numérique sophistiqué
- 5 ans de garantie
Haute performance, prix imbattable
Technologie FlexRes®
Avec un bruit de fond aussi bas que 22 µV RMS, la série PicoScope 5000E garantit que même les signaux de plus faible amplitude restent mesurables et nets. Associé à une résolution verticale de 16 bits, son rapport signal/bruit exceptionnel en fait un outil indispensable pour l’analyse de signaux de haute précision.
Taux d’échantillonnage élevé
En mode 8 bits, le PicoScope 5000E Plus porte la fréquence d’échantillonnage à 5 GS/s, ce qui permet une vérification précise de la synchronisation. Capturez des signaux numériques à haute vitesse avec une résolution pouvant atteindre 200 ps et analysez-les à l’aide du puissant logiciel PicoScope 7.
Haute Vitesse, Grande Mémoire
Bande passante atteignant 500 MHz
Les modèles PicoScope 5000E Plus offrent une bande passante pouvant atteindre 500 MHz en mode 8 bits. Cela permet de capturer avec précision les fronts numériques rapides et les transitoires de commutation à haute fréquence, en mettant en évidence les détails des formes d’onde rapides, tels que les oscillations résiduelles et les dépassements, que les oscilloscopes moins performants ne parviennent pas à détecter.
Une mémoire plus profonde
Le mode 8 bits du PicoScope 5000E Plus double la capacité de mémoire à 2 Go, ce qui vous permet de capturer de longs paquets de données avec une résolution temporelle élevée. La segmentation de la mémoire permet l’analyse de formes d’onde issues de plusieurs captures, pour des tests approfondis des limites de masque, le calcul de la moyenne des formes d’onde et les tests de persistance.
PicoScope 7 - le meilleur s'améliore sans cesse
Découvrez pourquoi le logiciel d’oscilloscope pour PC PicoScope 7 surpasse les oscilloscopes de table traditionnels et pourquoi il est le choix des professionnels à la recherche de performances, d’efficacité et de valeur.
Des fonctionnalités complètes sans coût supplémentaire : PicoScope 7 comprend toutes les fonctions essentielles en standard, ce qui élimine le besoin de mises à niveau coûteuses. Contrairement aux oscilloscopes de table qui demandent un supplément pour des options telles que les décodeurs série, le PicoScope 7 propose 40 décodeurs inclus dès le départ. Il est souvent plus rentable d’acheter un nouveau PicoScope que d’acheter une seule mise à niveau du protocole série pour un ancien oscilloscope de table.
Affichage et puissance de traitement supérieurs : tirez parti de la puissance de l’écran haute résolution de votre ordinateur pour visualiser jusqu’à 10 fois plus de détails qu’avec un oscilloscope de table classique. Les capacités de traitement avancées de votre PC permettent à PicoScope 7 d’offrir des outils mathématiques, de mesure et d’analyse sophistiqués qui surpassent les capacités des oscilloscopes traditionnels.
Connectivité transparente et gestion des données : la connexion du PicoScope à votre PC simplifie l’enregistrement, le partage et la manipulation des données. Intégrez sans effort les résultats dans des rapports, travaillez hors ligne et partagez les données avec vos collègues, même ceux qui n’ont pas de PicoScope. Cette commodité rationalise votre flux de travail et améliore la collaboration.
Interface utilisateur intuitive et personnalisable : Le PicoScope 7 est doté d’une interface conviviale qui fonctionne de manière transparente avec la souris et l’écran tactile. Disponible sous Windows, Mac et Linux, vous pouvez personnaliser votre espace de travail en nommant les canaux, en choisissant des schémas de couleurs et des thèmes, en définissant des sondes personnalisées, en épinglant les outils fréquemment utilisés pour un accès rapide et en choisissant parmi 27 langues.
Investissement à l’épreuve du temps : avec plus de 30 ans de mises à jour logicielles gratuites et d’améliorations des fonctionnalités, PicoScope garantit la valeur de votre investissement. Achetez le matériel une fois, et profitez des améliorations continues et des nouvelles fonctionnalités année après année.
Choisissez le PicoScope 7 pour bénéficier d’une solution d’oscilloscope complète, puissante et à l’épreuve du temps, qui améliore votre productivité et vous permet de garder une longueur d’avance. Plus d’informations sur PicoScope 7
L'oscilloscope qui décode les données-série
Faites l’expérience d’une analyse inégalée des données série avec le logiciel d’oscilloscope USB PicoScope, qui offre désormais la possibilité de décoder 40 protocoles différents, dont 10BASE-T1S, 1-Wire, I2C, SPI, UART, CAN et bien d’autres (voir l’image pour plus de détails). La série PicoScope 5000E, avec sa grande mémoire et ses taux d’échantillonnage élevés, est parfaite pour l’analyse de données série complexes, permettant le décodage simultané de plusieurs protocoles.
Sur les modèles MSO, les canaux analogiques et numériques peuvent être utilisés pour décoder jusqu’à 20 canaux de données série, ce qui vous donne la possibilité de décoder plusieurs bus simultanément.
Caractéristiques principales :
Prise en charge complète des protocoles : Décodez plusieurs protocoles différents en utilisant toutes les voies de votre oscilloscope, ce qui offre une grande polyvalence pour les applications complexes.
Visualisation des données en haute résolution : Visualisez les données décodées en hexadécimal, binaire, décimal ou ASCII directement sous la forme d’onde sur un axe temporel commun. Les trames d’erreur sont surlignées en rouge pour une identification rapide et peuvent être zoomées pour une étude détaillée des problèmes de bruit ou d’intégrité du signal.
Format de tableau détaillé : Consultez une liste complète des trames décodées, y compris toutes les données, les drapeaux et les identificateurs. Utilisez le filtrage pour vous concentrer sur des trames spécifiques ou rechercher des trames présentant des propriétés particulières. L’option de statistiques permet de mieux comprendre la couche physique, en révélant les temps de trame et les niveaux de tension. Cliquez sur n’importe quelle trame du tableau pour zoomer sur la forme d’onde correspondante.
Exportation et analyse hors ligne : Exportez facilement les données du tableau pour les visualiser et les analyser hors ligne, ce qui vous permet de travailler avec vos données à tout moment et en tout lieu.
Fonction de liaison de fichiers : Accélérez votre analyse en établissant des références croisées entre les valeurs et un texte lisible par l’homme.

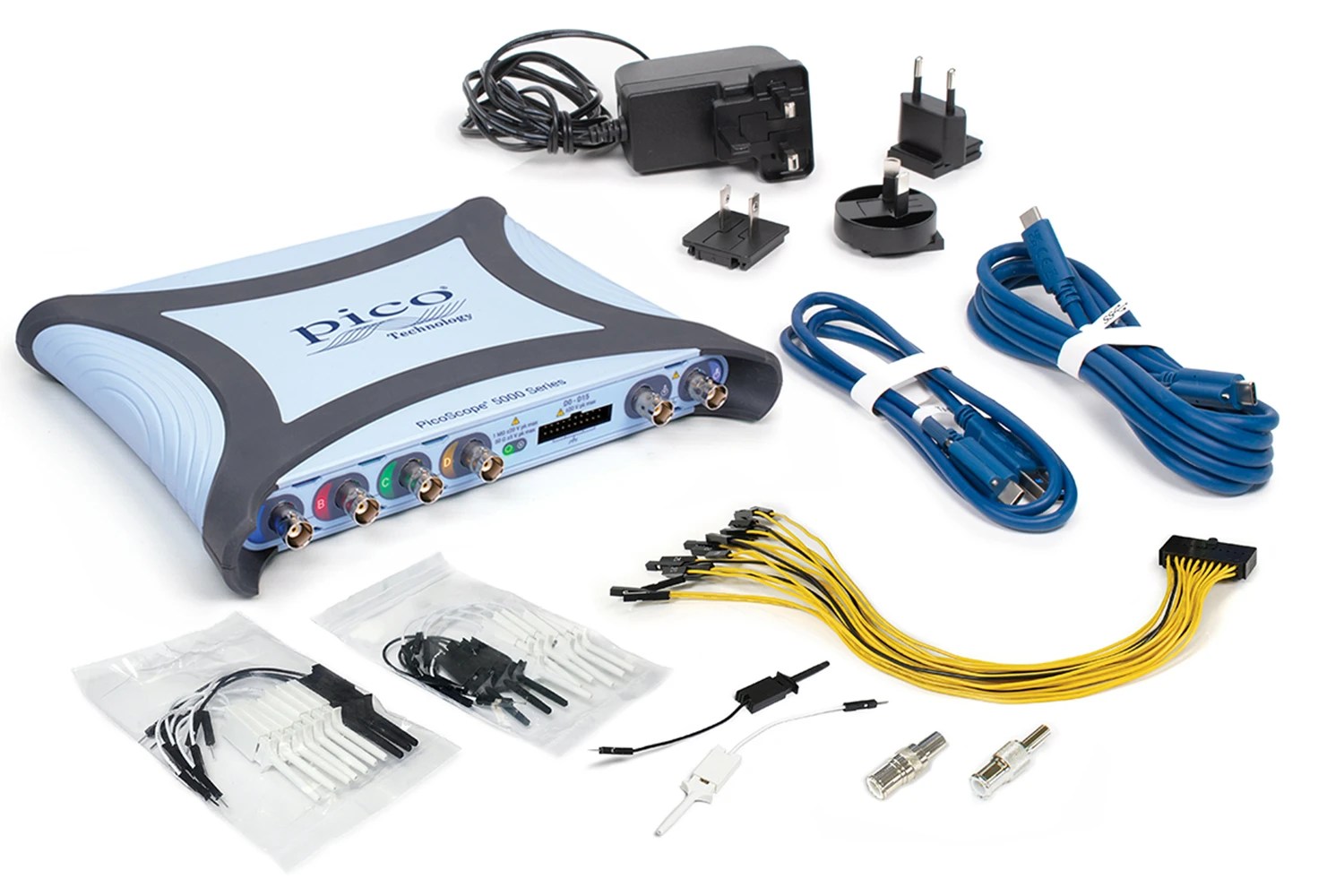

PicoScope 5000E, entrées, sorties et indicateurs
Le panneau avant comprend 4 canaux analogiques, ou 4 + 16 canaux analogiques et numériques pour les modèles MSO. Chaque canal est équipé d’une LED personnalisable, contrôlable via PicoScope 7 et le PicoSDK. Deux LED indiquent l’alimentation et l’état de l’oscilloscope.
Sur la face avant, vous avez également accès à la sortie BNC du générateur de signaux (et de l’AWG) ainsi qu’à l’E/S de déclenchement externe BNC, chacune dotée d’un indicateur qui s’allume lorsqu’elle est active.
Au dos de l’oscilloscope, vous trouverez plusieurs ports : une fente de sécurité Kensington NanoSaver®, un port USB-C avec une vis de verrouillage, et un port USB-C 5 V séparé pour l’alimentation externe (au cas où vous en auriez besoin).
Les PicoScope 5000E sont dotés d’une connexion USB-C SuperSpeed vers l’ordinateur hôte,. Cela permet de sauvegarder les formes d’onde et d’alimenter l’oscilloscope à la vitesse de l’éclair à l’aide d’un seul câble USB-C. Pour conserver la compatibilité avec les anciennes normes USB, un câble USB-A vers USB-C est également fourni, ainsi qu’un adaptateur d’alimentation externe à utiliser avec les ports USB qui ne peuvent pas fournir la totalité de l’alimentation nécessaire à l’oscilloscope.
Saviez-vous que PicoSDK® prend en charge le flux USB continu vers l’ordinateur hôte à des taux supérieurs à 300 MS/s ? La connexion USB permet non seulement l’acquisition et le transfert de données à grande vitesse, mais aussi l’impression, la copie, l’enregistrement et l’envoi par courrier électronique de vos données sur le terrain, rapidement et facilement.
Analyseur de signaux mixte, portable et USB

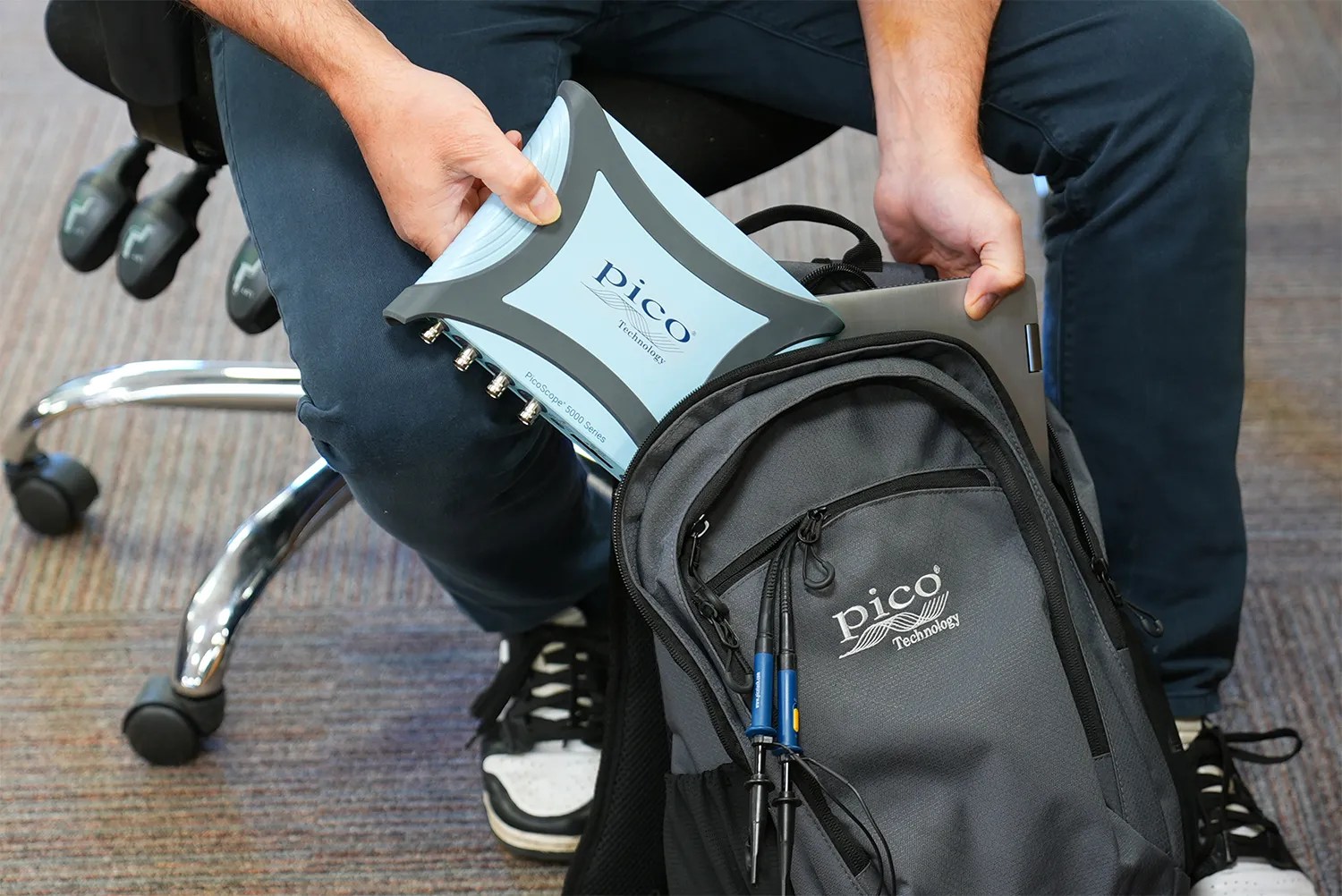

Compact, léger, portable, alimenté par USB-C
Toutes ces spécifications haut de gamme sont réunies dans un boîtier léger et compact, doté de 4 canaux analogiques, d’une entrée de déclenchement dédiée et d’un générateur de formes d’ondes arbitraires intégré. Pour ceux qui ont besoin de capacités de mesure de signaux mixtes, une interface MSO à 16 canaux est disponible en option pour élargir votre champ de test.
Alimenté et connecté via un seul câble USB-C®, le PicoScope s’intègre parfaitement à votre PC pour gérer les fonctions d’affichage et de contrôle, offrant ainsi un espace de travail intuitif et épuré. Pour les ingénieurs en déplacement, vous pouvez désormais transporter votre oscilloscope dans votre sacoche d’ordinateur portable, prêt à l’emploi sur site. Plus besoin de vous rendre au laboratoire, c’est le laboratoire qui vous accompagne.
Modèles à signaux mixtes
Les modèles PicoScope 5000E MSO intègrent 16 canaux numériques, ce qui vous permet de corréler avec précision les signaux analogiques et numériques dans le temps.
Les canaux numériques peuvent être regroupés et affichés sous forme de bus, chaque valeur de bus étant affichée en hexadécimal, binaire, décimal ou sous forme de niveau pour les tests de DAC. Vous pouvez définir des déclencheurs avancés sur les canaux analogiques et numériques.
Les entrées numériques renforcent également les capacités de décodage série. Vous pouvez décoder des données série sur tous les canaux analogiques et numériques simultanément, ce qui vous offre jusqu’à 20 canaux de données. Idéal pour décoder simultanément plusieurs signaux SPI, I2C, bus CAN, bus LIN et FlexRay.
Générateur de fonctions et de signaux arbitraires
Générateur de signaux PicoScope
Chaque PicoScope est équipé d’un générateur de fonctions intégré. Il est capable de générer toutes sortes de signaux, des simples ondes sinusoïdales et carrées aux formes d’onde gaussiennes et PRBS, en passant par des formes d’onde personnalisées.
Balayages de fréquence
Le générateur de fonctions peut également produire des balayages de fréquence avec des fréquences de début et de fin, des temps de maintien et des pas de fréquence réglables ; il est idéal pour tester les réponses des filtres et des amplificateurs.
Générateur de formes d’onde arbitraires
L’AWG vous permet de générer des formes d’onde de n’importe quelle forme. Dessinez-les à la main à l’aide de l’éditeur intégré, copiez une trace d’oscilloscope ou importez des données à partir d’un fichier .csv.
Déclenchement du générateur de signaux
Grâce aux commandes avancées de PicoScope, le générateur de signaux peut être déclenché par un nombre illimité de sources. La configuration flexible permet de définir les conditions de déclenchement : une source de déclenchement externe, un échec de test de masque ou une mesure hors limites.
Plus d'informations
Voir la brochure PicoScope 5000E
