Description
Où que le signal vous mène
Mesure vectorielle de qualité laboratoire, prête à l’emploi sur le terrain
Le PicoVNA-R fait sortir l’analyse vectorielle de réseau du laboratoire. Couvrant une plage de 300 kHz à 6 GHz, il mesure à la fois l’amplitude et la phase pour le paramètre S11 en moins de 100 µs par point, ce qui est suffisamment rapide pour observer l’effet d’un réglage au fur et à mesure que vous l’effectuez, ainsi que les mesures de transmission S21.
Son calibrateur électronique intégré vous permet de recalibrer l’instrument en quelques secondes, en corrigeant la dérive thermique qui s’accumule à mesure que les conditions environnementales changent autour de vous. Son boîtier certifié IP66 rend l’appareil prêt à l’emploi sur le terrain, et un seul câble USB-C assure à la fois l’alimentation et le transfert de données.
Pourquoi Choisir le PicoVNA-R?
Avec haute précision, dans un format compact
Une conception compacte à carte unique permettant la mesure vectorielle de l’amplitude et de la phase, dans un instrument suffisamment petit pour être emporté jusqu’à l’appareil sous test.
Stabilité thermique à la pointe de l’industrie
Un calibrateur électronique intégré unique en son genre vous permet de recalibrer l’instrument en quelques secondes, éliminant ainsi la dérive thermique due aux variations de l’environnement de travail.
Mesures rapides
Bénéficiez de vitesses de mesure S11 de 100 µs par point, pour des réponses en temps réel pendant que vous réglez, affinez et dépannez.
Bruit ultra-faible
Bénéficiez de données d’une pureté exceptionnelle avec un bruit de trace minimal de 0,008 dB RMS en bande passante maximale.
Analyse dans le domaine temporel
Réflectométrie et transmission dans le domaine temporel (TDR/TDT) intégrées pour localiser et caractériser les discontinuités le long d’un chemin de transmission.
Portabilité grâce à l’alimentation par USB
L’ alimentation et le contrôle sont assurés par une seule connexion USB. Il vous suffit de le brancher à un ordinateur portable pour effectuer des mesures.
Compact, résistant et prêt à l'emploi sur le terrain
• 100 µs par point de fréquence pour les mesures S11
• Conception compacte alimentée par USB
• Dé-embedding du réseau et extension du plan de référence
• Mémoire d’étalonnage intégrée unique permettant de lutter contre la dérive thermique
• Fonctionnalité unique « Save on Trigger » permettant de capturer plus de 1 000 balayages
• Transmission et réflectométrie dans le domaine temporel
• Compatible avec le module d’étalonnage électronique PicoVNA
• Contrôle via l’interface utilisateur du logiciel PicoVNA 5, SCPI ou API
• Utilitaire de générateur de signaux (onde continue et balayage de fréquence)
Emportez le PicoVNA-R partout où vous travaillez
Son boîtier certifié IP66 le protège de la poussière et de l’eau. Grâce à son format compact et à l’alimentation USB-C combinée au transfert de données via un seul câble, aucune alimentation secteur n’est nécessaire. Il suffit d’un ordinateur portable et d’un PicoVNA-R pour être prêt à intervenir là où la mesure doit être effectuée : sur l’antenne, le long du câble ou dans l’armoire de test.
Performances de balayage à haute vitesse
Effectuez vos balayages en dizaines de millisecondes, et non en secondes. Avec un temps de balayage de seulement 100 µs par point de fréquence S11, le PicoVNA-R s’adapte parfaitement à vos besoins de mesure. Parcourez des centaines de points sur une large plage, ou effectuez un nouveau balayage en continu tout en ajustant un équipement sous test (DUT) actif et observez l’évolution de la réponse au fur et à mesure de vos réglages.
Mesure à faible bruit

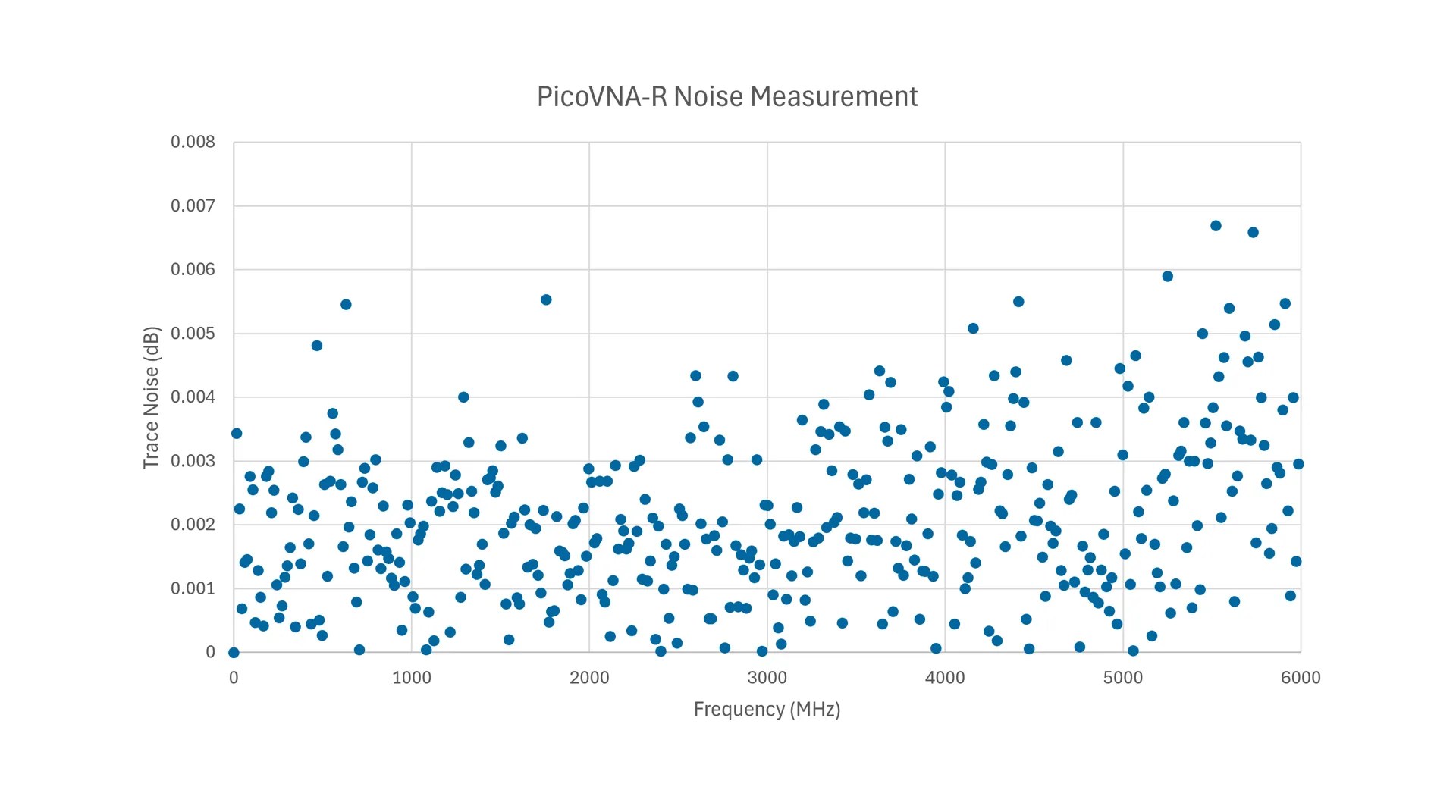

Obtenez des données précises à pleine vitesse de balayage, sans avoir à faire de compromis, grâce à un bruit de trace inférieur à 0,008 dB RMS. Cette résolution permet de mettre en évidence les faibles variations de perte d’insertion, l’ondulation dans la bande passante et d’autres détails subtils qu’un instrument plus bruyant masquerait, ce qui est essentiel lors de la caractérisation de câbles, de connecteurs et de composants passifs à faibles pertes.
Dérive thermique réduite grâce à l’étalonnage intégré
Les variations de température modifient les termes d’erreur d’un VNA, et sur le terrain, la température varie constamment.

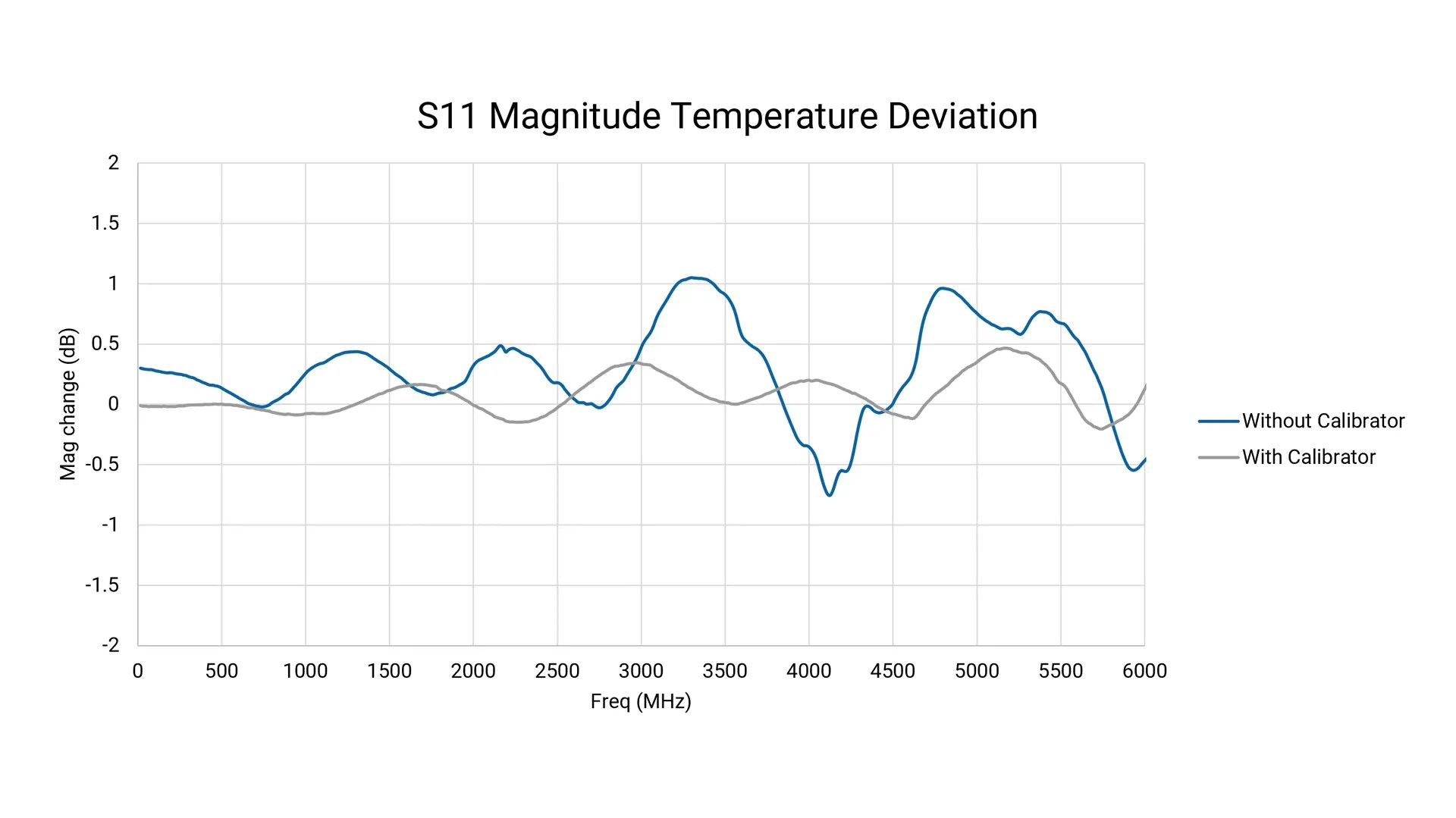

Grâce à l’étalonnage intégré, la dérive thermique est considérablement réduite par un étalonneur interne unique et une solution de stockage. Ce système mesure et stocke les données d’étalonnage provenant du module interne, puis rétablit l’étalonnage dans des conditions similaires après la mise sous tension.
L’étalonnage intégré est utile pour les ingénieurs de terrain qui se déplacent régulièrement entre différents environnements, mais il présente également un avantage pour les utilisateurs en laboratoire, en leur offrant un étalonnage quasi instantané dès la mise sous tension.
Pour en savoir plus
Vous pouvez nous contacter. Mais aussi consulter les pages de Pico Technology
Téléchargez la brochure PicoVNA-R.
